一、用途：

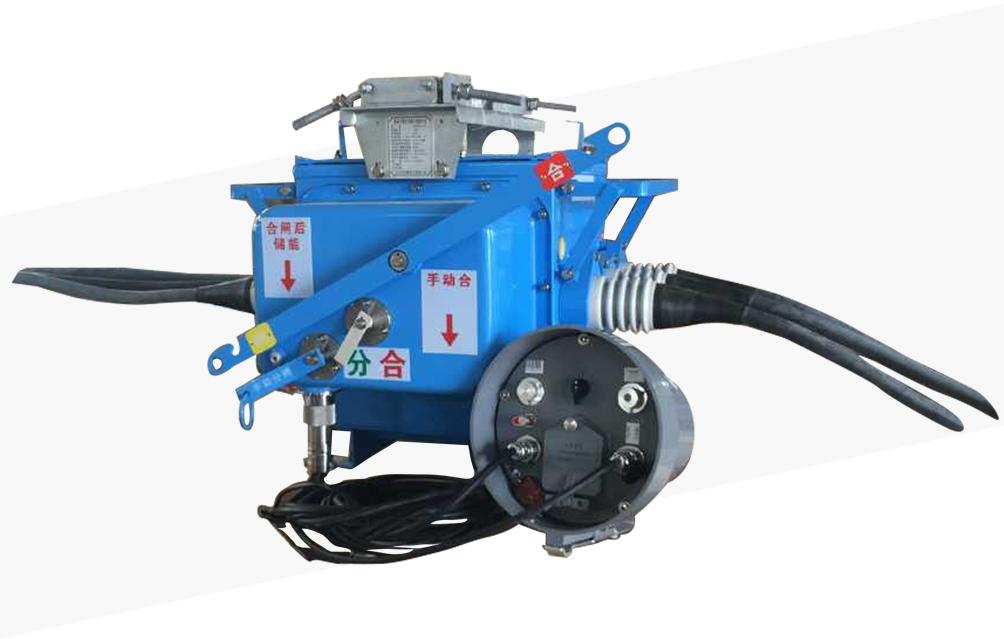

FZW28-12F/T630-20型柱上分界真空負荷開關適應于額定電壓為12kV、額定頻率50Hz的戶外三相交流配電系統中，作為開、合負荷電流和關合短路電流之用。適用于變電站、工礦企業及城、農網作保護和控制和城、農網自動化配電網絡以及頻繁操作的場所。
二、特點：
1.高安全性：滅弧和絕緣介質均為無油介質，在箱體頂部安裝有防爆裝置，即使發生意外內部故障，也不會有高溫氣體或飛濺物泄漏出來。2.免維護：開關的主回路和操動機構均密封在SF6氣體為介質的箱體內；開關的主回路采用電纜頭引出或采用我司具有專利的拐角套管。3.由于采用零表壓SF6氣體絕緣，使開關體積精巧緊湊，同時又盡可能避免了漏氣隱患。具有手動/自動操作，使開關操作靈活。配電磁操作機構，電保持。有電關合，失電分閘，結構簡單可靠。4.安裝方式靈活：可采用柱上吊裝或坐裝安裝方式。5.具有自動化配電接口：可配裝各種變比的電流互感器，用于測量和保護以及計量，及配備遠動輔助接點。6.高可靠性：集日本東芝三十多年真空設備技術和實踐結晶，用我公司完善的質量管理體系為保證，使生產的產品具有高度的可靠性，SF6氣體充氣壓力為零表壓，不易產生泄漏，可靠的密封技術，使開關內的氣體可保證20年正常工作。實現了無油化、無火災、無爆炸危險，運行十分安全。7.無需檢查、保養：帶電部分及操作機構在密封容器之內，不受外部環境影響。電弧被封閉在密封的真空滅弧室內，開關內部無污染源，因此本開關運行期間無需保養和檢修。
三、主要技術參數：
| 序號 | 項目 | 單位 | 數值 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定頻率 | Hz | 50 |
| 3 | 額定電流 | A | 630 |
| 4 | 額定熱穩定時間 | S | 2 |
| 5 | 額定動穩定電流（峰值） | kA | 40 |
| 6 | 額定短時耐受電流 | kA | 16 |
| 7 | 額定短路關合電流（峰值） | kA | 40 |
| 8 | 額定電流下電壽命 | 次 | 5000 |
| 9 | 機械壽命次數 | 次 | 10000 |
| 10 | 重量 | Kg | 185 |
| 11 | 工頻耐壓（1min）：干試 （相間、對地/斷口） | kV | 42/48 |
| 12 | 雷電沖擊耐受電壓（峰值） 相間、相對/斷口 | kV | 75/85 |
四、使用條件：
1、周圍空氣溫度：-40℃ ~ +400℃；日溫差：日溫變化不大于25℃；
2、風速不大于35m/s；
3、無易燃、爆炸危險、強烈化學腐蝕物(如各種酸、堿或濃煙等)和劇烈振動的場所。
4、海拔：≤2000m ；
